Erdbeben sind nicht planbar. Befestigungstechnik schon.
Auch wenn die Schweiz und Mitteleuropa nicht zu den weltweit stärksten Erdbebengebieten zählen, ist Seismik in der Befestigungstechnik im Bereich der Bau- und Gebäudetechnik ein Thema, das nicht unterschätzt werden sollte. Denn seismische Einwirkungen betreffen nicht nur das Tragwerk eines Gebäudes. Auch Rohrleitungen, Lüftungskanäle, Trassen, Sprinkleranlagen und andere technische Installationen können bei einem Erdbeben stark beansprucht werden.
Hier kommt die Befestigungstechnik ins Spiel. Sie sorgt dafür, dass technische Anlagen auch bei aussergewöhnlichen Belastungen sicher gehalten, geführt und abgestützt werden. Besonders bei grösseren Bauprojekten, öffentlichen Gebäuden, Industrieanlagen, Energiezentralen oder Infrastrukturbauten ist eine frühzeitige Auseinandersetzung mit seismischen Anforderungen entscheidend.
Was passiert bei einem Erdbeben?
Ein Erdbeben entsteht durch plötzliche Spannungsentladungen in der Erdkruste oder im oberen Erdmantel. Dabei werden seismische Wellen freigesetzt, die sich durch den Untergrund ausbreiten und Gebäude in Schwingung versetzen können. Diese Bewegungen wirken nicht nur vertikal, sondern vor allem auch horizontal auf Bauwerke und deren Einbauten.
Für die Gebäudetechnik bedeutet das: Rohrleitungen, Trassen und technische Anlagen werden nicht nur durch ihr Eigengewicht belastet. Im Erdbebenfall kommen zusätzliche horizontale Kräfte hinzu. Werden diese Kräfte nicht berücksichtigt, können Leitungen beschädigt werden, Halterungen versagen oder technische Systeme ihre Funktion verlieren.
Mögliche Folgen sind zum Beispiel:
- Brüche oder Undichtigkeiten an Rohrleitungen
- Schäden an elektrischen Leitungssystemen
- Undichtigkeiten an Gasleitungen
- beschädigte Sprinkler- oder Feuerlöschanlagen
- blockierte Flucht- und Rettungswege
- Ausfälle wichtiger Kommunikations- oder Versorgungssysteme
Gerade bei sicherheitsrelevanten Anlagen kann das schwerwiegende Folgen haben. Deshalb reicht es nicht aus, nur das Tragwerk eines Gebäudes zu betrachten. Auch nichttragende Bauteile und technische Installationen müssen im Rahmen der Planung richtig bewertet und befestigt werden.
Seismik: Warum Befestigungstechnik bei nichttragenden Bauteilen so wichtig ist
Rohrleitungen, Lüftungskanäle oder Trassen zählen in der Regel zu den nichttragenden Bauteilen. Sie beeinflussen die Stabilität des Bauwerks selbst meist nicht direkt. Dennoch sind sie für die Sicherheit und Funktion eines Gebäudes von grosser Bedeutung.
Ein einfaches Beispiel: Eine Sprinklerleitung, die im Normalbetrieb sicher befestigt ist, kann im Erdbebenfall durch horizontale Schwingungen stark beansprucht werden. Wenn die Befestigung nicht darauf ausgelegt ist, kann die Leitung beschädigt werden oder ausfallen – genau dann, wenn sie im Ernstfall gebraucht wird.
Seismische Befestigungstechnik muss deshalb zusätzliche Anforderungen erfüllen. Die Befestigungen müssen horizontale Lasten aufnehmen können, und zwar sowohl quer als auch längs zur Rohrachse. Je nach Projekt kann das bedeuten, dass Konstruktionen biegesteif ausgeführt oder zusätzlich mit Verstrebungen ausgebildet werden müssen.
Seismik in der Befestigungstechnik ist kein Thema für die Baustelle, sondern für die Planung
Seismische Anforderungen werden häufig zu spät berücksichtigt.
In frühen Projektphasen stehen oft andere Themen im Vordergrund: Architektur, Tragwerk, Haustechnik, Kosten, Termine. Befestigungstechnik wird dabei schnell als Detail betrachtet, das später auf der Baustelle gelöst werden kann. Doch diese Fehlannahme kann teuer werden.

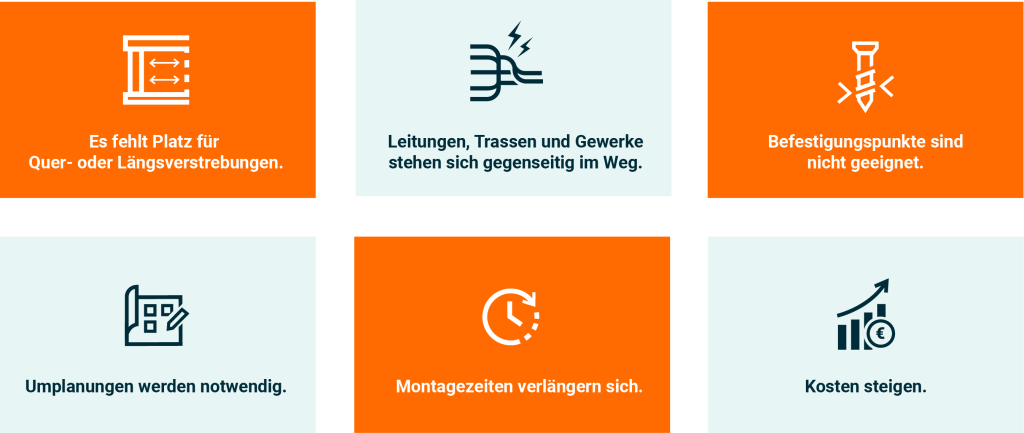

Denn wenn erst während der Ausführung auffällt, dass zusätzliche Verstrebungen, andere Befestigungspunkte oder spezielle Nachweise erforderlich sind, entstehen schnell Probleme:
- Es fehlt Platz für Quer- oder Längsverstrebungen.
- Leitungen, Trassen und Gewerke stehen sich gegenseitig im Weg.
- Befestigungspunkte sind nicht geeignet.
- Umplanungen werden notwendig.
- Montagezeiten verlängern sich.
- Kosten steigen.
Frühzeitige Planung schafft Sicherheit: Werden seismische Anforderungen bereits in der Vorstudie, Projektierung oder Ausschreibung mitgedacht, können Befestigungslösungen sauber dimensioniert und koordiniert werden. Das reduziert Risiken und verhindert spätere Improvisation auf der Baustelle.
Welche Faktoren spielen bei der seismischen Auslegung eine Rolle?
Die seismische Belastung einer Befestigung hängt von verschiedenen Faktoren ab. Dazu gehören unter anderem:
- der Standort des Gebäudes
- die Erdbebengefährdung der Region
- die Baugrundbeschaffenheit
- die Bedeutung des Gebäudes
- die Lage der Befestigung innerhalb des Gebäudes
- das Gewicht der befestigten Leitung oder Anlage
- die Art der Konstruktion
- die gewählten Befestigungsmittel
Die Broschüre “Seismik in der Befestigungstechnik” zeigt, dass bei der Bemessung nicht nur die regionale Erdbebengefährdung betrachtet wird. Auch die Nutzung und Bedeutung eines Gebäudes spielen eine Rolle. Bei Gebäuden mit vielen Menschen oder sicherheitsrelevanten Funktionen sind die Anforderungen höher als bei einfachen Bauten mit geringem Risiko.
Auch die Position innerhalb des Gebäudes kann relevant sein. Eine Befestigung im oberen Gebäudebereich kann anderen Einwirkungen ausgesetzt sein als eine Konstruktion im Erdgeschoss. Deshalb muss die seismische Auslegung immer projektbezogen erfolgen.
Normen und Nachweise: Seismik und Erdbebensicherheit
Je nach Projekt sind normative Anforderungen, Berechnungen und Nachweise notwendig.
In Europa werden Anforderungen an die Erdbebensicherheit unter anderem im Eurocode 8 geregelt. Dieser behandelt die Auslegung von Bauwerken gegen Erdbeben und berücksichtigt neben tragenden Bauteilen auch nichttragende Elemente. Ziel ist es, Menschenleben zu schützen, Schäden zu begrenzen und sicherheitsrelevante Systeme funktionsfähig zu halten.
Für Befestigungen bedeutet das: Produkte, Unterkonstruktionen und Verankerungen müssen zur jeweiligen Anwendung passen. Besonders bei Dübeln und Ankern sind geeignete Zulassungen und Leistungskategorien relevant. Nicht jeder Befestigungspunkt und nicht jeder Untergrund eignet sich für einen seismischen Nachweis.
Deshalb ist technische Beratung in diesem Bereich besonders wichtig. Eine seismische Befestigungslösung sollte nicht erst bei der Montage entschieden werden, sondern auf Basis der Projektanforderungen geplant und geprüft werden.
Typische Anwendungen in der Gebäudetechnik
Seismische Befestigungslösungen kommen überall dort zum Einsatz, wo technische Installationen sicher gehalten und gegen horizontale Bewegungen abgestützt werden müssen.
Typische Anwendungen sind:
- Einzelrohrbefestigungen
- Rohrtrassen
- Lüftungstrassen
- Sprinklerleitungen
- Medienleitungen
- Installationen in Technikzentralen
- Befestigungen in Energie- und Industrieanlagen
- technische Infrastruktur in öffentlichen Gebäuden
Je nach Anwendung können unterschiedliche Konstruktionsprinzipien erforderlich sein. Es gibt nicht die eine Standardlösung. Die richtige Befestigung hängt vom Projekt, den Lasten, dem Untergrund, dem verfügbaren Platz und den normativen Anforderungen ab.
Erdbebensicherheit: Digitale Planung hilft
Seismische Anforderungen lassen sich besonders gut berücksichtigen, wenn Befestigungstechnik früh in die digitale Planung integriert wird.

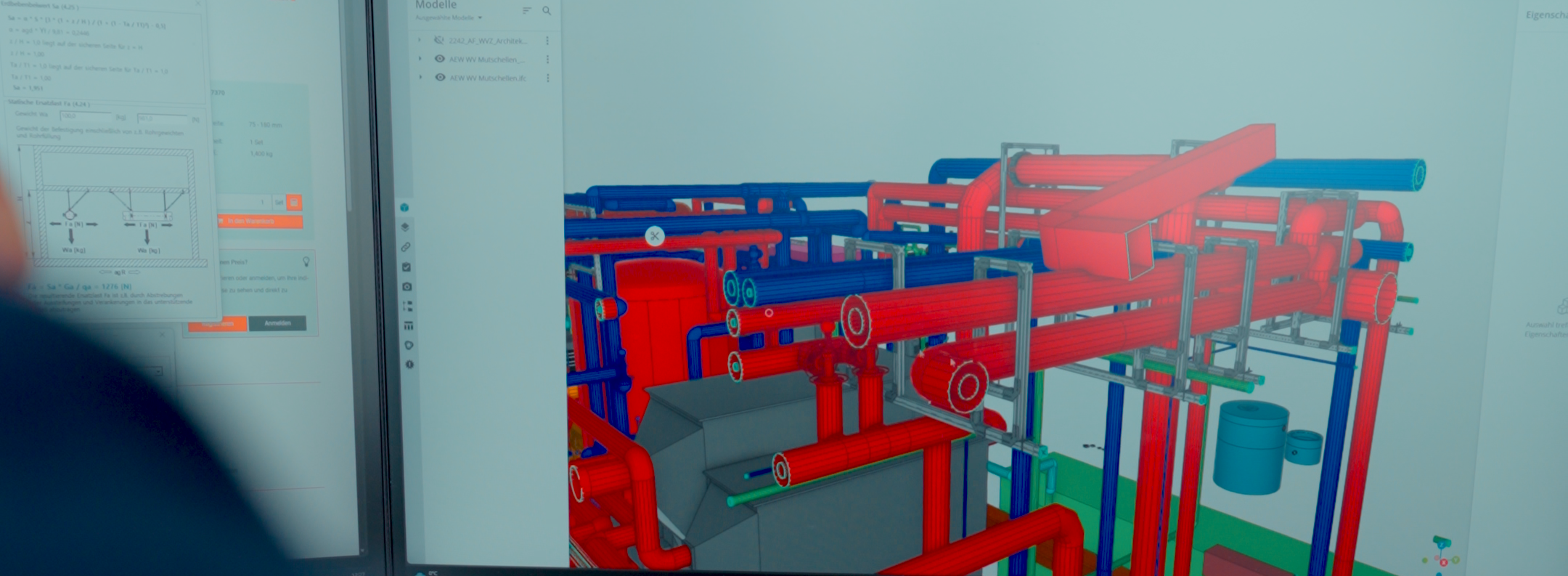

Mit 3D-CAD- und BIM-Modellen können Leitungstrassen, Befestigungspunkte und Unterkonstruktionen besser koordiniert werden. Konflikte mit anderen Gewerken werden früher sichtbar. Platzbedarf für Verstrebungen kann geprüft werden, bevor auf der Baustelle montiert wird.
Das hilft nicht nur bei der technischen Sicherheit, sondern auch bei der Wirtschaftlichkeit. Wer früh plant, vermeidet spätere Anpassungen, reduziert Schnittstellen und schafft mehr Kostensicherheit.
Gerade bei komplexen Projekten ist digitale Planung deshalb ein wichtiger Hebel.
Seismik beginnt bei der Planung
Erdbeben lassen sich nicht verhindern. Aber ihre Auswirkungen auf technische Installationen können reduziert werden.
Dafür braucht es Befestigungslösungen, die seismische Kräfte aufnehmen können, normgerecht ausgelegt sind und zum jeweiligen Projekt passen. Entscheidend ist, das Thema frühzeitig mitzudenken – bevor Platz, Budget und Zeit knapp werden.
URFER MÜPRO unterstützt Planer, Bauherren und ausführende Unternehmen dabei, Befestigungstechnik frühzeitig und projektspezifisch zu planen.
Unsere Spezialisten unterstützen Sie bei der Auslegung und Planung seismischer Befestigungslösungen. Lassen Sie sich von unseren Experten bei der Auslegung Ihrer Befestigungslösungen unterstützen.
